Entrée d’air hygroréglable acoustique ISOLA HY Gris anthracite, ANJOS 0690G7

Description Produit

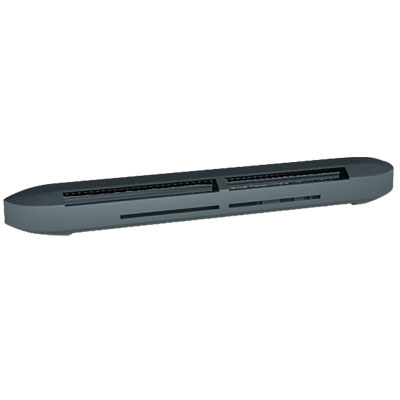

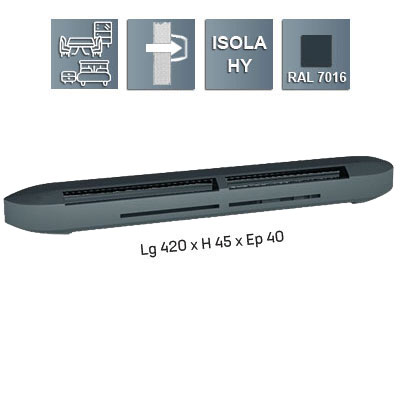

Entrée d’air hygroréglable acoustique ISOLA HY Gris anthracite
Longueur : 420mm
Hauteur : 45mm
Épaisseur : 40mm
Entraxe fixation : 372mm
Niveau acoustique : 37dB

Présentation
Utilisées dans le cadre d’un système de ventilation hygroréglable ALIZÉ 2018 pour logements collectifs ou individuels sous Avis Technique, les entrées d’air ISOLA HY sont associées aux bouches d’extraction hygroréglables ou temporisées du système.
Elles sont caractérisées sous une différence de pression de 20 Pa par un débit variable de 5 à 45 m³/h en fonction du taux d’humidité de la pièce.
L’entrée d’air hygroréglable ISOLA HY ou ISOLA HY RA, posée côté intérieur, est réalisée en polystyrène.
Installation dans les pièces principales (séjours et chambres) pour l’amenée d’air neuf des systèmes simple flux en ventilation mécanique hygroréglable.
Fonctionnement sur parois verticales et tous plans inclinés (exemple : fenêtre de toit, sous face de coffre de volet roulant, ...).
Le capuchon de façade, posé côté extérieur, est réalisé en polystyrène résistant aux UV et aux intempéries dans les mêmes coloris que les entrées d’air.

Mise en œuvre
Côté intérieur, le socle de l’entrée d’air (ISOLA HY) ou la rallonge acoustique (ISOLA HY RA), est fixé par 3 vis. Montage du capot par simple emboîtement.
Pour un montage sur menuiserie bombée, utiliser le socle bombé posé entre l’entrée d’air et la menuiserie.
Côté extérieur, le capuchon centré sur l’entaille est fixé par 3 vis.
ANJOS 0690G7
